Debouncing (anti-rebote)

Al presionar un botón se esperaria que la reacción fuera inmediata, en la practica no es asi, al presionar un botón, al ser un dispositivo mecánico esta sujeto a momento y elasticidad, lo que causa oscilaciones rápidas (rebote) en el contacto al abrir o cerrar el circuito. Esto se puede solucionar con software o con hardware.

Para una demostración mas rigurosa Lesson 3:Debouncing

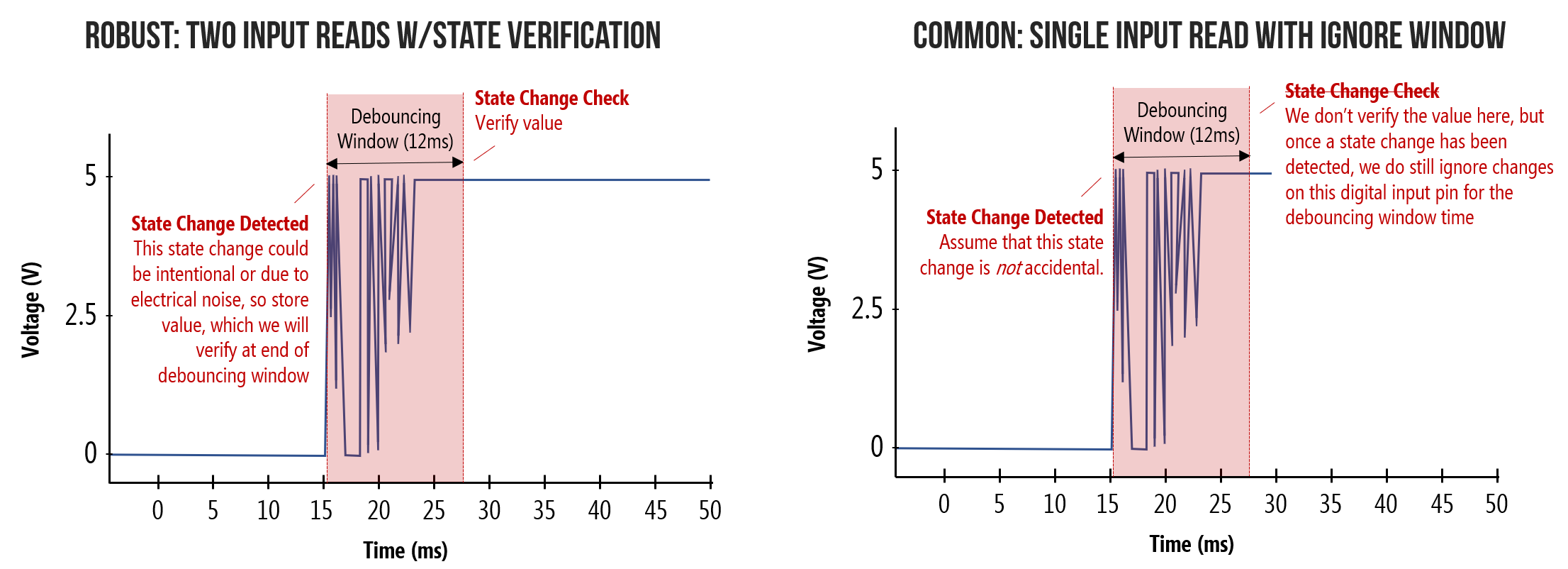

Una de las soluciones por software, es detectar un cambio de estado, esperar un intervalo de tiempo para poder aceptar otro cambio, se establece un intervalo de espera arbitrario de 16ms.

Interrupciones

Una manera de hacer esto es con Interrupciones. En el caso del Atmega328p cuenta con 3 Temporizadores/Contadores (Timer/Counters) dos de 8 bits y uno de 16 bits, estas son unidades independientes al CPU que permiten hacer operaciones temporales, como contar hasta cierto numero y generar una interrupción.

Lo primero es importar la librería #include <avr/interrupt.h> para manejar las interrupciones.

Se utilizara el Timer/Counter0, al ser de 8bits puede contar hasta 255 antes de mandar una interrupción por desbordamiento (overflow) (>255) o menos con una interrupción por comparación. Por defecto el contador incrementa su valor por cada ciclo de reloj, al operar el microcontrolador a 16Mhz significa una interrupción cada $16\mu s$, lo que es demasiado rápido. Para evitar esto cada Timer/Counter posee un prescaler divide el valor del contador en valores de 8, 64, 256, 1024. Para manejar el prescaler se usa el registro TCCR0B

TCCR0B - Timer/Counter Control Register B

bit	2	1	0
flag	CS02	CS01	CS00

CS02	CS01	CS00	Prescaler
0	0	0	Detenido
0	0	1	Sin escala
0	1	0	8
0	1	1	64
1	0	0	256
1	0	1	1024
1	1	0	Reloj Externo ↑
1	1	1	Reloj Externo ↓

Se establece el prescaler en 1024 para activar el contador. Y para desactivarlo simplemente se limpia el registro (establecer a 0)

TCCR0B = (1 << CS02) | (1 << CS00);

Esto permite formular la siguiente ecuación

$$\frac{FreqCPU}{Prescaler}\cdot tiempo=ticks$$

Donde el numero de $ticks$ es el numero tope que alcanzara el contador en registro de 8bits TCNT0 (el cual tiene un valor máximo de 255) el $tiempo$ deseado son 16ms, y en el peor de los casos la frecuencia es la maxima en este caso 16Mhz.

$$ticks=250$$

Lo siguiente es establecer el tope que alcanzara el contador con el registro OCR0A (Output Compare Register A) el cual se compara con el registro TCNT0, de ser iguales genera una interrupción por comparación.

OCR0A = 250;

Cuando el contador llegue al valor de OCR0A (se dispara la interrupción) el contador debe volver a cero, para esto se establece el modo CTC (Clear Timer on Compare) con el registro TCCR0A tal y como lo muestra el datasheet del atmega328p para los modos de operación del Timer/Counter0, estableciendo el flag WGM01 a 1 y el resto a 0.

TCCR0A = (1 << WGM01);

El Timer/Counter0 puede desencadenar 3 interrupciones, enmascaradas por el registro TIMSK0, dos por comparaciones A y B, y una por desbordamiento, en este caso interesa la interrupción por comparación A

TIMSK0 – Timer/Counter Interrupt Mask Register

bit	2	1	0
flag	OCIE0B	OCIE0A	TOIE0

• OCIE0B : Comparador B
• OCIE0A : Comparador A
• TOIE0 : Desbordamiento

Establecido la interrupción, falta establecer que hacer frente a dicha interrupción, para eso se usa Interruption Service Routine con la dirección del vector de interrupción en este caso (ATmega328p) TIMER0 COMPA que resulta para avr-lib en:

ISR(TIMER0_COMPA_vect) {
    ...
}

Con las interrupciones se busca que se presione el botón y este quede inhabilitado a detectar cambios pero sin usar un delay (bloqueando temporalmente el micro) por lo que se plantea la siguiente lógica.

volatile uint8_t button_enable = 1;
uint8_t button_state = 0;

ISR(TIMER0_COMPA_vect);

int main(void)
{
    DDRD &= ~(1 << DDD7); // Swh (Pin 7) [entrada]

    DDRB |= (1 << DDB4); // Tgl (Pin 12) [salida]

    // set CTC mode to use OCR0A as TOP
    TCCR0A = (1 << WGM01);

    // CTC TOP
    OCR0A = 250;

    // Detener prescaler
    TCCR0B = 0;

    // Interrupción Comparador A
    TIMSK0 = (1 << OCIE0A);

    sei();

    button_enable = 1;

    uint8_t button_state = PIND & (1 << PIND7);

    while (1)
    {
        // Debounce sin delay
        if ((PIND & (1 << PIND7)) &&              // Estado Actual del botón
            button_enable &&                      // Botón habilitado
            (PIND & (1 << PIND7) != button_state) // Cambio del estado del botón
        )
        {
            button_enable = 0;

            PORTB = PORTB ^ (1 << PORTB4);

            //  Prescaler para timer0 [1024]
            TCCR0B = (1 << CS02) | (1 << CS00);
        }

        button_state = PIND & (1 << PIND7);
    }

    return 0;
}

ISR(TIMER0_COMPA_vect)
{
    button_enable = 1;
    button_state = PIND & (1 << PIND7);

    // Detener prescaler
    TCCR0B = 0;
}
